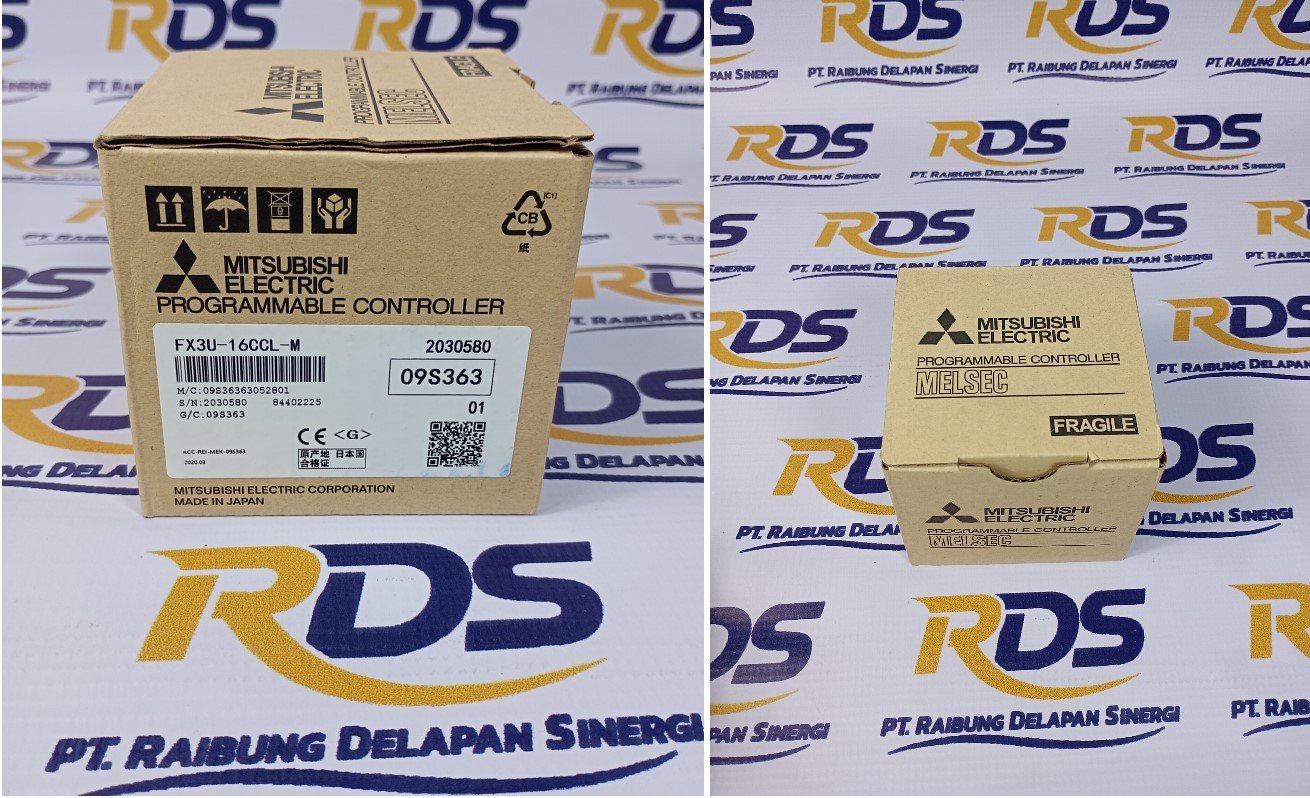

Jual Compact PLC Network Module FX3U-16CCL-M Mitsubishi Electric

Kami menyediakan PLC Network Module FX3U-16CCL-M Mitsubishi Electric Original dengan kualitas terjamin, kondisi baru, dan bergaransi. Produk ini cocok untuk kebutuhan pengembangan maupun penggantian sistem jaringan CC-Link pada PLC Mitsubishi FX Series.

Selain FX3U-16CCL-M, kami juga menyediakan berbagai produk Mitsubishi Electric lainnya seperti PLC, HMI, Inverter, Servo Drive, Power Supply, serta berbagai spare part otomasi industri lengkap.

Mitsubishi Electric – Compact PLC Network Module Type FX3U-16CCL-M

Dalam dunia industri modern, kebutuhan akan sistem komunikasi yang cepat, stabil, dan efisien menjadi semakin penting. Salah satu solusi terbaik untuk membangun jaringan otomasi industri yang andal adalah menggunakan Compact PLC Network Module FX3U-16CCL-M Mitsubishi Electric. Modul komunikasi ini dirancang khusus untuk mengintegrasikan PLC Mitsubishi Seri FX dengan jaringan CC-Link, sehingga memungkinkan pertukaran data yang cepat antar perangkat dalam sistem otomasi.

FX3U-16CCL-M dengan part no 248224 merupakan modul master station yang termasuk dalam keluarga MELSEC-F Series. Produk ini berfungsi sebagai pusat pengendali jaringan CC-Link yang menghubungkan berbagai perangkat seperti remote I/O, remote device station, dan intelligent device station dalam satu sistem komunikasi terintegrasi. Dengan kemampuan komunikasi berkecepatan tinggi, modul ini sangat cocok digunakan pada lini produksi, mesin manufaktur, conveyor system, hingga aplikasi otomasi industri lainnya.

Keunggulan Compact PLC Network Module FX3U-16CCL-M

Penggunaan FX3U-16CCL-M memberikan berbagai keuntungan bagi industri yang membutuhkan sistem kontrol terdistribusi. Dengan memanfaatkan jaringan CC-Link, pengguna dapat mengurangi kebutuhan kabel kontrol konvensional sehingga instalasi menjadi lebih sederhana dan hemat biaya.

Beberapa keunggulan utama dari FX3U-16CCL-M antara lain:

• Mendukung jaringan CC-Link Ver. 2.00 dan Ver. 1.10.
• Berfungsi sebagai Master Station pada jaringan CC-Link.
• Kompatibel dengan PLC Mitsubishi FX3G, FX3GC, FX3U, dan FX3UC.
• Mendukung komunikasi data berkecepatan tinggi hingga 10 Mbps.
• Memungkinkan integrasi berbagai perangkat otomasi dari berbagai produsen yang mendukung CC-Link.
• Konfigurasi parameter jaringan dapat dilakukan melalui GX Works2 tanpa memerlukan pemrograman tambahan.
• Mendukung fungsi akses perangkat lain melalui jaringan CC-Link.
• Memiliki fitur deteksi kesalahan dan pemulihan otomatis untuk meningkatkan keandalan sistem.

Fungsi CC-Link dalam Sistem Otomasi Industri

CC-Link merupakan jaringan komunikasi industri yang memungkinkan berbagai perangkat dalam sistem otomasi saling bertukar data secara real-time. Dengan menggunakan FX3U-16CCL-M sebagai master station, seluruh perangkat yang terhubung dapat dikendalikan dan dimonitor melalui PLC utama.

Penerapan sistem CC-Link memberikan beberapa manfaat penting, antara lain:

– Mengurangi Penggunaan Kabel

Karena komunikasi dilakukan melalui jaringan, jumlah kabel yang diperlukan menjadi jauh lebih sedikit dibandingkan sistem wiring konvensional.

– Meningkatkan Kecepatan Komunikasi

Data digital, sinyal I/O, serta informasi numerik dapat ditransmisikan dengan cepat dan akurat antar perangkat.

– Fleksibilitas Integrasi Perangkat

Jaringan CC-Link memungkinkan koneksi dengan berbagai perangkat otomasi industri yang kompatibel, sehingga memberikan fleksibilitas tinggi dalam pengembangan sistem.

Spesifikasi Teknis FX3U-16CCL-M Mitsubishi Electric

1. Spesifikasi Umum

• • Tipe Produk: PLC Network Module
  • Seri: MELSEC-F Series
  • Model: FX3U-16CCL-M
  • Fungsi: Master Station CC-Link
  • Interface Jaringan: CC-Link
  • Kategori Produk: Compact PLC Network Module

2. Spesifikasi Catu Daya

• • Tegangan Supply Eksternal: 24 VDC (+20% hingga -15%)
  • Ripple Voltage: Maksimal 5%
  • Konsumsi Arus: 240 mA
  • Ketahanan Gangguan Daya Sesaat: Operasi tetap berjalan untuk gangguan daya kurang dari 1 ms

3. Spesifikasi Komunikasi

• • Versi CC-Link: Ver. 2.00 dan Ver. 1.10
  • Nomor Stasiun: 0 (pengaturan rotary switch)
  • Kecepatan Transmisi:
    • 156 Kbps
    • 625 Kbps
    • 2.5 Mbps
    • 5 Mbps
    • 10 Mbps
  • Metode Komunikasi: Broadcast Polling System
  • Metode Sinkronisasi: Frame Synchronization
  • Jalur Transmisi: Bus RS-485
  • Format Transmisi: HDLC
  • Metode Deteksi Error: CRC

4. Kapasitas Sistem

FX3U-16CCL-M mampu menghubungkan:

• • Maksimal 8 Remote I/O Station.
  • Maksimal 8 Remote Device Station dan Intelligent Device Station.
  • Total hingga 384 titik I/O pada PLC FX3U atau FX3UC.
  • Jarak komunikasi maksimal mencapai 1.200 meter tergantung kecepatan transmisi yang digunakan.

Fitur Unggulan FX3U-16CCL-M

– Kompatibilitas Tinggi

Modul ini dapat digunakan bersama PLC Mitsubishi FX Series sehingga memudahkan integrasi dalam sistem yang sudah ada.

– Konfigurasi Mudah dengan GX Works2

Pengaturan parameter jaringan dapat dilakukan secara langsung menggunakan software GX Works2 tanpa perlu membuat program sequence tambahan.

– Dukungan Intelligent Device Station

Selain remote I/O station, FX3U-16CCL-M juga mendukung intelligent device station yang memungkinkan pertukaran data lebih kompleks dalam jaringan industri.

– Fitur RAS (Reliability, Availability, Serviceability)

Untuk meningkatkan keandalan sistem, modul ini dilengkapi dengan:

• • Automatic Return Function
  • Device Station Cut-Off Function
  • Error Detection melalui Special Relay dan Register

– Monitoring dan Pemeliharaan Lebih Mudah

Melalui jaringan CC-Link, pengguna dapat melakukan monitoring perangkat, membaca program, melakukan verifikasi program, hingga transfer data secara efisien menggunakan GX Works2.

Dimensi dan Berat Produk

FX3U-16CCL-M memiliki desain yang ringkas sehingga mudah dipasang pada panel kontrol industri.

• Lebar: 55 mm
• Tinggi: 90 mm
• Kedalaman: 87 mm
• Berat: 0,3 kg

Ukuran yang kompak ini sangat ideal untuk aplikasi otomasi yang memiliki keterbatasan ruang panel namun tetap membutuhkan performa komunikasi yang tinggi.

Spare Part FX3U-16CCL-M Mitsubishi Electric

Untuk mendukung pemeliharaan dan penggantian komponen, Mitsubishi Electric juga menyediakan spare part resmi yang kompatibel dengan modul ini.

Spare Part Tersedia

Penggunaan spare part original sangat disarankan untuk menjaga performa dan keandalan sistem komunikasi PLC dalam jangka panjang.

Kabel CC-Link yang Kompatibel dengan FX3U-16CCL-M

Agar sistem komunikasi berjalan optimal, FX3U-16CCL-M memerlukan penggunaan kabel CC-Link yang sesuai dengan spesifikasi jaringan.

Berikut beberapa kabel yang kompatibel:

1. FANC-110SBH (50 Meter)

Kabel CC-Link Ver.1.10 shielded dengan panjang 50 meter. Cocok untuk instalasi jaringan skala kecil hingga menengah.

2. FANC-110SBH (100 Meter)

Banyak industri menggunakan kabel CC-Link Ver.1.10 shielded sepanjang 100 meter ini untuk area instalasi yang lebih luas.

3. FANC-110SBH (200 Meter)

Kabel CC-Link Ver.1.10 shielded dengan panjang 200 meter yang ideal untuk kebutuhan komunikasi pada fasilitas produksi yang besar.

Keunggulan kabel shielded ini adalah kemampuannya mengurangi gangguan elektromagnetik sehingga komunikasi data tetap stabil meskipun berada di lingkungan industri dengan tingkat interferensi tinggi.

Type Compact PLC Network Module Mitsubishi Lainnya yang kami jual

• FX2N-32CCL (102961) : CC Link
• FX3U-32DP (194214) : Profibus-DP
• FX3U-64DP-M (166085) : Profibus-DP
• FX3U-64CCL (217915) : CC Link
• FX3U-J1939 (254276) : J1939
• FX3U-CAN (252845) : CanOpen
• FX3U-128ASL-M (290900)  : AnyWireAsLink
• FX5-CCLIEF (297444) : CC Link IE Field Network
• FX5-ASL-M (312300) : AnyWireAsLink
• FX5-CCL-MS (312299) : CC Link
• FX5-ENET/IP (409824) : Ethernet/IP
• FX5-ENET (409823) : Ethernet
• FX5-DP-M (409822) : Profibus-DP
• FX5-CCLGN-MS (504910) : CC Link IE TSN
• FX5-OPC (589146) : Ethernet
• FX5-EIP (753659) : Ethernet
