Jual Sensor Azbil FL2S-4K6H

Di era industri modern, sensor memegang peranan penting dalam mendukung sistem otomasi yang efisien dan presisi. PT. RDS (Raibung Delapan Sinergi) hadir menyediakan Sensor Azbil FL2S-4K6H original dan Sensor azbil lainnya di Indonesia untuk memenuhi kebutuhan industri Anda, lengkap dengan layanan pengiriman cepat ke seluruh wilayah.

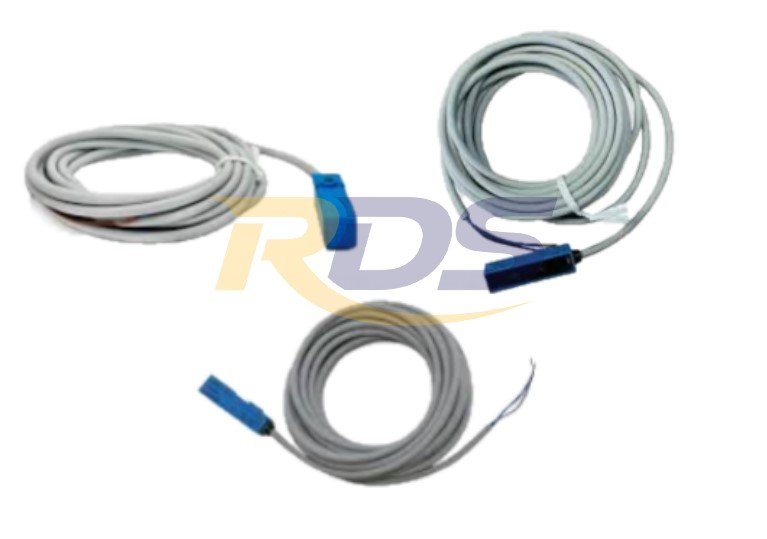

Sensor Azbil FL2S-4K6H

Azbil FL2S-4K6H merupakan proximity sensor induktif tipe DC 2-wire dengan desain kotak (square) yang secara aktif mendeteksi objek logam tanpa kontak langsung. Kami menjual model sensor ini sebagai bagian dari seri FL2S yang menawarkan efisiensi wiring, stabilitas sensing tinggi, serta kemampuan bekerja optimal di lingkungan industri berat.

Sensor ini memiliki konfigurasi Normally Closed (NC) dengan jarak deteksi 4 mm serta bentuk compact (±12 × 12 × 45 mm) yang memudahkan pemasangan di area sempit.

Cara Kerja Osilasi Elektromagnetik

FL2S-4K6H menggunakan metode:

• High-frequency oscillation (unshielded)
• Menghasilkan medan elektromagnetik di area sensing
• Saat logam masuk, terjadi eddy current
• Amplitudo osilasi turun → comparator aktif → output berubah

Keunggulan teknis:

• Tidak dipengaruhi warna/permukaan objek
• Stabil pada kondisi berdebu atau berminyak
• Tidak ada keausan mekanis

Spesifikasi Teknis Azbil FL2S-4K6H

Sensor Azbil FL2S-4K6H merupakan sensor proximity induktif yang dirancang untuk memberikan performa deteksi yang stabil, presisi, dan andal dalam berbagai aplikasi otomasi industri.

Berikut adalah rincian spesifikasi teknisnya:

Analisis Singkat

Nilai hysteresis yang rendah (≤15%) berperan penting dalam menjaga kestabilan proses switching, terutama pada lingkungan industri dengan tingkat getaran tinggi. Hal ini membantu mencegah terjadinya efek “chattering” pada output, sehingga sensor tetap memberikan sinyal yang konsisten dan akurat.

Indikator Pengaturan dan Diagram Pengabelan (Wiring)

Untuk memastikan pemasangan yang presisi, Azbil FL2S-4K6H menyediakan indikator lampu dua warna yang memudahkan pengguna menentukan posisi sensor paling stabil.

• Setting Indication: * Bawa sensor mendekati objek target. Posisi pemasangan terbaik adalah saat lampu indikator berubah dari Merah ke Hijau.

  • Area Hijau (Stable Sensing Area): Menunjukkan sensor berada pada jarak yang aman dan stabil (maksimal 80% dari titik operasi).

  • Area Merah (Unstable Sensing Area): Menunjukkan objek terdeteksi namun berada pada jarak yang terlalu jauh/tepi, sehingga berisiko sinyal terputus jika ada getaran.

• Wiring Diagram (DC 2-Wire): Karena merupakan tipe 2-kawat, sensor ini sangat efisien dalam pengabelan. Beban (load) dapat dihubungkan ke salah satu jalur catu daya (positif atau negatif).

  • Kabel Cokelat (Brown): Jalur positif/beban.

  • Kabel Biru (Blue): Jalur negatif/beban.

  • Catu daya yang didukung adalah 12/24 Vdc.

Performa Jarak Sensor Berdasarkan Jenis Material dan Dimensi Target

Penting untuk diketahui bahwa jarak deteksi nominal 4 mm didasarkan pada objek standar (Besi/Iron). Jika objek yang dideteksi menggunakan material lain, jarak deteksi akan mengalami reduksi (penyusutan):

1. Pengaruh Material (Material Factor):

   • Besi (Iron): Jarak deteksi maksimal (100%).

   • Stainless Steel (SUS 304): Jarak deteksi menyusut menjadi sekitar 60-70% dari jarak normal.

   • Logam seperti kuningan, aluminium, dan tembaga memiliki karakteristik konduktivitas elektromagnetik yang berbeda dibandingkan besi, sehingga kemampuan deteksinya cenderung lebih terbatas dengan jarak efektif sekitar 40–50% dari material ferrous.

2. Ukuran Objek: Jarak deteksi akan semakin stabil seiring bertambahnya ukuran sisi objek target. Diagram Sensing Distance vs. Size menunjukkan bahwa ukuran objek dengan sisi sekitar 20 mm atau lebih membuat sensor mencapai titik jenuh (paling stabil).

Diagram Area Sensing (Sensing Area Diagram)

Sensor seri FL2S memiliki karakteristik deteksi yang melebar di bagian tengah.

• Untuk tipe FL2S-4 (jarak 4 mm), area deteksi efektif secara horizontal (sumbu X) mencapai ±6 mm dari titik tengah sensor saat objek berada sangat dekat, dan menyempit hingga ke titik 4 mm pada sumbu vertikal (Y).

• Hal ini memungkinkan fleksibilitas dalam mendeteksi objek yang bergerak dari arah samping maupun arah depan sensor.

Proteksi & Keamanan Sirkuit

Sensor ini menyediakan perlindungan lengkap untuk menjaga keamanan dan kestabilan sistem:

• Surge protection (lonjakan tegangan)
• Reverse polarity protection
• Short circuit protection

Keuntungan:

• Aman untuk sistem industri sensitif
• Mengurangi risiko kerusakan akibat kesalahan instalasi

Ketahanan Lingkungan Industri

• Suhu operasi: -25°C hingga +70°C
• Proteksi: IP67 (tahan air & debu)
• Vibration resistance: 10–55 Hz
• Shock resistance: 490 m/s²

Artinya sensor ini:

• Tetap stabil di pabrik berat
• Cocok untuk outdoor atau area basah
• Tidak terganggu getaran mesin

Desain Fisik & Mekanis

• Dimensi: ±12 × 12 × 45 mm
• Tipe sensing: Top sensing
• Kabel: pre-wired ±1 meter
• Material housing: resin industri

Keunggulan desain:

• Compact → mudah dipasang di ruang terbatas
• Tahan terhadap benturan dan korosi
• Fleksibel untuk berbagai mesin

Teknologi Anti Interferensi (Mutual Interference Reduction)

Dalam instalasi banyak sensor:

• Sensor dapat saling mengganggu (interference)
• Azbil menyediakan tipe different-frequency (-F)

Fungsi:

• Mengurangi gangguan antar sensor
• Memungkinkan pemasangan berdekatan
• Menjaga akurasi sistem multi-sensor

Perbandingan Teknis dengan Sensor Sejenis
