Jual Sensor Omron E2E2-X7D1 2M

PT RDS (Raibung Delapan Sinergi) menyediakan Sensor Omron E2E2-X7D1 2M original untuk mendukung akurasi dan performa sistem produksi Anda. Produk baru 100% dengan garansi 1 tahun, harga kompetitif, dan pengiriman cepat ke seluruh Indonesia. PT RDS siap menjadi mitra terpercaya untuk efisiensi operasional industri Anda.

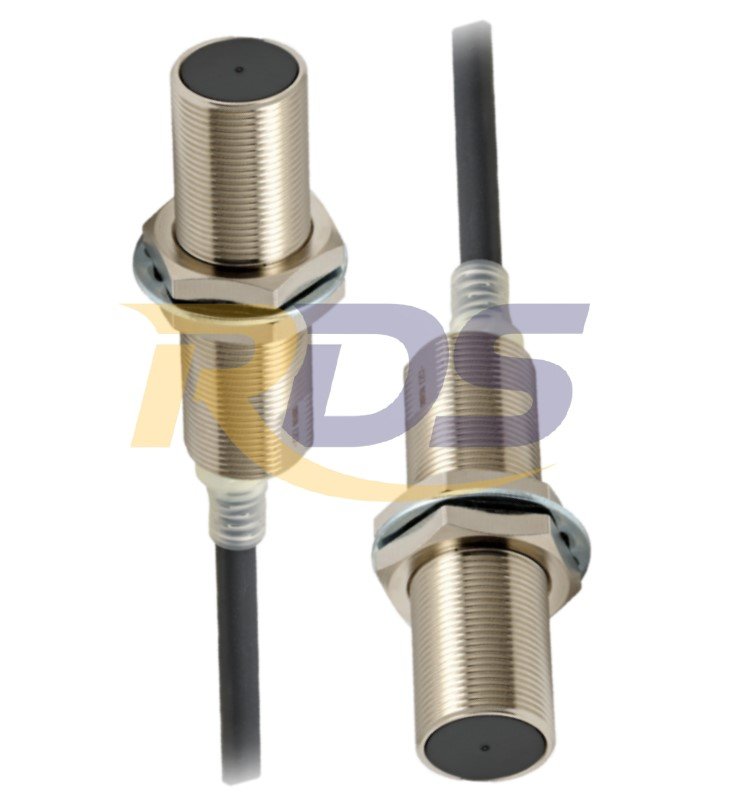

Sensor Omron E2E2-X7D1 2M

Dalam dunia industri modern, kebutuhan akan sensor yang presisi, tahan lama, dan responsif sangat penting. Oleh karena itu, kami menjual Sensor Omron E2E2-X7D1 2M, sebuah sensor induktif berkualitas tinggi tipe M18 shielded yang mampu mendeteksi objek logam hingga jarak 7 mm dengan performa stabil, serta dilengkapi kabel 2 meter untuk memudahkan instalasi pada mesin industri, conveyor, dan sistem otomasi produksi.

Spesifikasi Teknis Sensor Omron E2E2-X7D1 2M

Berikut adalah spesifikasi teknis lengkap dari Sensor Omron E2E2-X7D1 2M yang dirancang untuk memberikan kinerja deteksi presisi tinggi, stabil, dan andal dalam berbagai aplikasi otomasi industri dengan kondisi kerja yang menuntut ketahanan serta akurasi optimal.

1. Tipe dan Karakteristik Umum

• Tipe: Shielded
• Metode sensing: Induktif
• Ukuran kepala: M18
• Mode operasi: NO (Normally Open)
• Jarak sensing: 7 mm (±10%)
• Jarak setting: 0 hingga 5.6 mm

2. Performa dan Kelistrikan

• Tegangan suplai: 12 – 24 VDC
• Rentang tegangan operasi: 10 – 30 VDC
• Arus bocor: Maksimal 0.8 mA
• Output: DC 2-wire dengan polaritas
• Kapasitas switching: 3 – 100 mA

3. Indikator dan Proteksi

• Indikator operasi: LED merah
• Indikator setting: LED hijau
• Proteksi:
  • Surge suppressor
  • Proteksi short circuit

4. Ketahanan Lingkungan

• Suhu operasi: -25°C hingga 70°C
• Kelembaban: 35% hingga 95% RH
• Ketahanan getaran: 10–55 Hz
• Ketahanan shock: 1000 m/s²
• Standar proteksi: IP67

5. Material dan Konstruksi

• Material body: Kuningan berlapis nikel
• Permukaan sensing: PBT
• Mur pengunci: Kuningan berlapis nikel
• Washer: Besi berlapis zinc

Fungsi dan Aplikasi Sensor Omron E2E2-X7D1

Sensor ini dirancang untuk mendeteksi objek berbahan logam, khususnya logam ferrous seperti besi. Namun, sensor juga dapat mendeteksi logam non-ferrous dengan sensitivitas yang sedikit berkurang.

Beberapa aplikasi umum sensor ini antara lain:

• Sistem conveyor otomatis
• Mesin produksi industri
• Sistem deteksi posisi
• Otomasi pabrik
• Mesin packaging
• Industri otomotif

Dengan performa tinggi dan daya tahan yang luar biasa, sensor ini sangat cocok digunakan dalam sistem yang membutuhkan keandalan jangka panjang.

Dimensi dan Detail Konstruksi Sensor

Sensor Omron E2E2-X7D1 2M memiliki desain mekanis yang kokoh dan presisi, dengan ukuran standar industri yang memudahkan pemasangan pada berbagai aplikasi mesin.

• Diameter sensor: 29 mm
• Diameter ulir (mounting): M18
• Panjang total body: ±65 mm
• Panjang ulir efektif: ±60 mm
• Panjang bagian depan (kepala sensor): ±10–12 mm

Sensor ini dilengkapi dengan:

• 2 mur pengunci (clamping nuts) untuk pemasangan yang stabil
• Washer bergerigi (toothed washer) untuk mencegah pergeseran saat beroperasi
• Indikator LED ganda (2 indikator) sebagai penanda status kerja

1. Spesifikasi Kabel dan Indikator

Sensor ini menggunakan kabel berkualitas tinggi yang dirancang untuk lingkungan industri:

• Diameter kabel: 6 mm
• Jenis kabel: Vinyl-insulated round cable
• Jumlah konduktor:
  • 2 kabel (tipe D/Y)
  • 3 kabel (tipe B/C)
• Luas penampang konduktor: 0.5 mm²
• Diameter isolator: 1.9 mm
• Panjang kabel standar: 2 meter
• Kabel dapat diperpanjang hingga 200 meter (menggunakan conduit logam terpisah)

2. Sistem Indikator

Sensor ini dilengkapi dengan dua indikator visual untuk memudahkan monitoring:

• Tipe D:
  • Indikator operasi (merah)
  • Indikator setting (hijau)
• Tipe B/C/Y:
  • Indikator operasi (merah)

Dengan desain fisik yang presisi, material yang kuat, serta sistem indikator yang jelas, Sensor Omron E2E2-X7D1 2M tidak hanya mudah dipasang tetapi juga memberikan kemudahan dalam proses monitoring dan maintenance di lingkungan industri.

Diagram Koneksi dan Wiring Sensor

Sensor Omron E2E2-X7D1 2M menggunakan sistem koneksi 2-wire DC yang sederhana namun andal untuk berbagai aplikasi industri.

Konfigurasi kabel:

• Kabel coklat (Brown) → Terhubung ke tegangan positif (+V) melalui beban (load)
• Kabel biru (Blue) → Terhubung ke 0V (ground)

Di dalam sensor terdapat rangkaian internal yang terdiri dari:

• Main circuit (sirkuit utama sensor)
• Transistor switching
• Dioda proteksi (untuk perlindungan terhadap lonjakan arus)

Catatan penting:
Beban (load) dapat dipasang di sisi +V maupun sisi 0V, sesuai kebutuhan sistem.

1. Konfigurasi Terminal dan Konektor M12

Untuk tipe konektor, sensor ini mengikuti standar pin M12 dengan susunan sebagai berikut:

• Pin 1 → +V
• Pin 3 → 0V
• Pin lainnya tidak digunakan (tergantung tipe konektor)

Tabel terminal:

• Terminal 1: +V
• Terminal 3: 0V

Hal ini memastikan kompatibilitas dengan berbagai sistem kontrol industri yang menggunakan konektor standar M12.

2. Mode Operasi dan Timing Chart

Sensor Omron E2E2-X7D1 2M bekerja dalam mode NO (Normally Open) tanpa self-diagnostic output, dengan karakteristik respon sebagai berikut:

Area deteksi:

• Non-sensing area → Area di mana objek belum terdeteksi
• Unstable sensing area → Area transisi (deteksi tidak stabil)
• Stable sensing area → Area deteksi stabil (sensor bekerja optimal)

Jarak referensi:

• 0 hingga 100% dari jarak sensing menunjukkan perubahan kondisi deteksi
• Posisi setting ideal berada di area sensing stabil untuk hasil terbaik

Perilaku indikator dan output:

1. Saat objek belum terdeteksi:
   • Indikator setting (hijau): ON
   • Indikator operasi (merah): OFF
   • Output kontrol: OFF
2. Saat objek mulai masuk area deteksi:
   • Indikator setting: tetap ON (hingga batas tertentu)
   • Indikator operasi: mulai ON saat objek terdeteksi
   • Output kontrol: ON
3. Saat objek berada di area stabil:
   • Indikator setting (hijau): ON
   • Indikator operasi (merah): ON
   • Output kontrol: ON

Dengan sistem wiring yang sederhana, kompatibilitas konektor standar, serta karakteristik deteksi yang jelas melalui timing chart, Sensor Omron E2E2-X7D1 2M memberikan kemudahan instalasi sekaligus akurasi tinggi dalam proses monitoring dan kontrol otomatis di lingkungan industri.

Pilihan Tipe Sensor Omron E2E2 Series Lainnya yang Tersedia di PT RDS

Untuk memenuhi kebutuhan sistem otomasi industri yang semakin beragam, kami menghadirkan berbagai varian sensor induktif Omron E2E2 Series selain tipe E2E2-X7D1 2M. Setiap model memiliki karakteristik dan spesifikasi yang berbeda sehingga dapat disesuaikan dengan kebutuhan aplikasi di lapangan.

Daftar Produk:

• E2E2-X5Y1 2M
• E2E2-X2C1 2M
• E2E2-X10Y1 2M
• E2E2-X3D1 2M
• E2E2-X3D2 2M
• E2E2-X7D1 2M
• E2E2-X7D2 2M
• E2E2-X10D1 2M
• E2E2-X10D2 2M
• E2E2-X5C1 2M

Dengan pilihan yang lengkap dan produk yang terjamin keasliannya, PT RDS siap menjadi mitra terpercaya untuk pengadaan sensor industri Anda. Hubungi kami untuk mendapatkan penawaran terbaik serta layanan pengiriman cepat ke seluruh wilayah Indonesia.
