Fitur Tambahan yang Mendukung Kinerja

Sensor Omron E2K-L Series juga dilengkapi dengan berbagai fitur tambahan:

• Indikator Deteksi (LED Orange) untuk memudahkan monitoring
• Pengaturan Sensitivitas dengan driver khusus
• Kabel Standar 2 Meter untuk instalasi fleksibel
• Material Tahan Panas (ABS) yang meningkatkan daya tahan

Secara keseluruhan, spesifikasi Omron E2K-L Series menunjukkan performa yang stabil, akurat, serta cocok untuk berbagai aplikasi industri dengan kondisi kerja yang menuntut keandalan tinggi. Untuk informasi lebih detail mengenai spesifikasi lengkap dan panduan penggunaan, silakan lihat datasheet resmi produk.

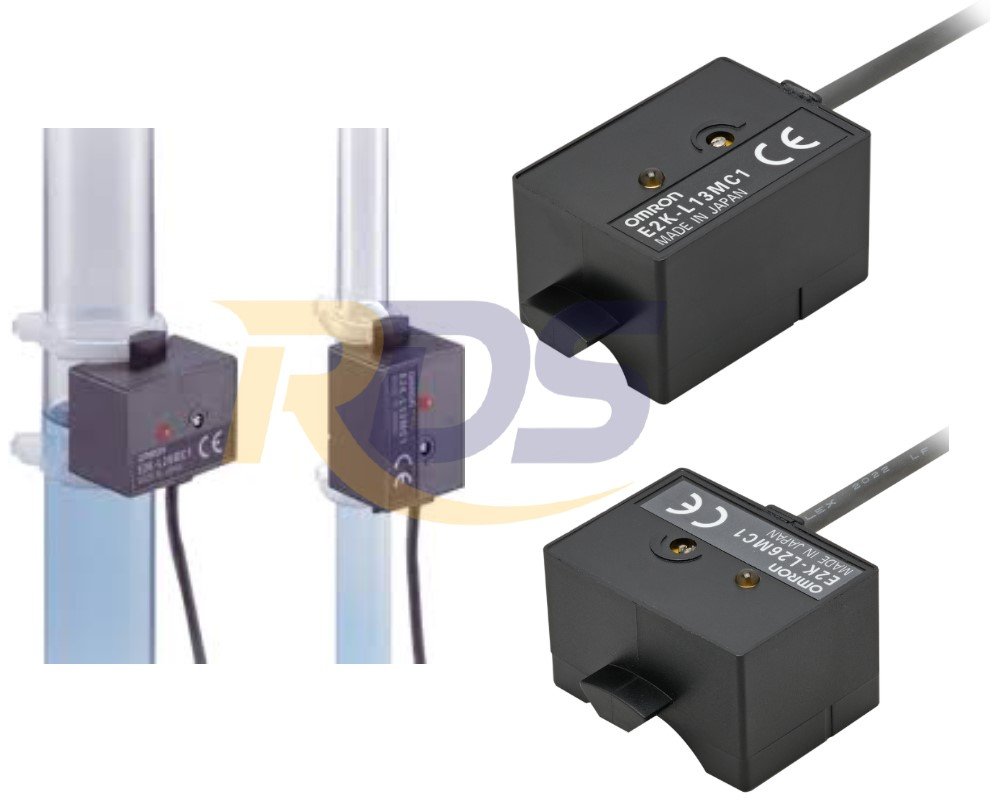

Model Sensor Omron E2K-L Series

Omron E2K-L Series tersedia dalam berbagai pilihan model yang dapat disesuaikan dengan diameter pipa, mode operasi, serta kebutuhan instalasi di lingkungan industri.

1. Untuk Diameter Pipa 8 – 11 mm

• E2K-L13MC1 2M → NPN Open Collector, Mode Normally Open (NO), kabel 2 meter
• E2K-L13MC1 5M → NPN Open Collector, Mode Normally Open (NO), kabel 5 meter
• E2K-L13MC2 2M → NPN Open Collector, Mode Normally Closed (NC), kabel 2 meter

2. Untuk Diameter Pipa 12 – 26 mm

• E2K-L26MC1 2M → NPN Open Collector, Mode Normally Open (NO), kabel 2 meter
• E2K-L26MC1 5M → NPN Open Collector, Mode Normally Open (NO), kabel 5 meter
• E2K-L26MC2 2M → NPN Open Collector, Mode Normally Closed (NC), kabel 2 meter

Dimensi Sensor Omron E2K-L Series

Sensor Omron E2K-L Series dirancang dengan dimensi yang ringkas dan presisi untuk memudahkan pemasangan pada berbagai ukuran pipa dalam aplikasi industri. Setiap model memiliki ukuran dan detail fisik yang disesuaikan guna memastikan kinerja deteksi level cairan yang optimal dan stabil.

1. Model E2K-L13MC@

Berikut adalah detail dimensi fisik dan komponen utama dari sensor:

• Ukuran utama body sensor:
  • Tinggi: 43 mm
  • Lebar: 24 mm
  • Kedalaman: sekitar 33 mm
• Area sensing (Sensing surface):
  • Terletak pada sisi tengah body sensor
  • Digunakan untuk mendeteksi level cairan melalui dinding pipa
• Lubang pemasangan (Mounting holes):
  • Diameter sekitar 1.5 mm
  • Memudahkan instalasi pada bracket atau dudukan
• Indikator deteksi:
  • LED warna oranye (orange)
  • Menyala saat sensor mendeteksi objek/cairan
• Pengaturan sensitivitas (Sensitivity adjuster):
  • Tersedia pada bagian depan
  • Dapat diatur menggunakan obeng kecil
• Dimensi tambahan:
  • Jarak antar bagian atas: 11 mm
  • Radius lekukan sensor: R6.5 dan R17.5
  • Bagian bawah (kabel keluar): sekitar 6.5 mm
• Spesifikasi kabel:
  • Kabel bulat berisolasi vinyl, 3 inti
  • Luas penampang konduktor: 0.14 mm²
  • Diameter isolator: 0.9 mm
  • Panjang standar: 2 meter

2. Model E2K-L26MC@

Berikut detail dimensi untuk model dengan ukuran pipa lebih besar:

• Ukuran utama body sensor:
  • Tinggi: 34 mm
  • Lebar: 33 mm
  • Kedalaman: sekitar 32 mm
• Area sensing (Sensing surface):
  • Terletak pada bagian tengah sensor
  • Dirancang untuk pipa dengan diameter lebih besar
• Lubang pemasangan (Mounting holes):
  • Diameter sekitar 1.5 mm
• Indikator deteksi:
  • LED warna oranye sebagai penanda status deteksi
• Pengaturan sensitivitas:
  • Tersedia dan dapat disesuaikan sesuai kebutuhan aplikasi
• Dimensi tambahan:
  • Jarak bagian atas: 11 mm
  • Radius lekukan: R13 dan R17.5
  • Jarak bawah: sekitar 6.5 mm
• Spesifikasi kabel:
  • Kabel vinyl 3 inti (3-conductor)
  • Luas penampang: 0.14 mm²
  • Diameter isolator: 0.9 mm
  • Panjang standar: 2 meter

Catatan Tambahan

• Semua dimensi menggunakan satuan mm (milimeter)
• Toleransi dimensi mengikuti standar IT16, kecuali dinyatakan lain
• Desain sensor dibuat ringkas untuk memudahkan pemasangan pada berbagai ukuran pipa

Engineering Data (Nilai Referensi)

Sensor Omron E2K-L Series memiliki data engineering lengkap yang mendukung serta menunjukkan performa deteksi level cairan yang stabil dan akurat dalam berbagai kondisi lingkungan industri.

1. Pengaruh Suhu terhadap Level Deteksi Cairan

Sensor Omron E2K-L Series menunjukkan performa yang stabil, namun tetap terdapat pengaruh suhu terhadap perubahan level deteksi cairan. Grafik referensi menunjukkan hubungan antara suhu (°C) dan perubahan level deteksi (mm) pada berbagai kondisi pipa dan jenis cairan.

2. Model E2K-L13MC@

• Pengujian dilakukan pada:
  • Diameter pipa 11 mm (air murni)
  • Diameter pipa 11 mm (larutan garam)
  • Diameter pipa 8 mm (air murni)
  • Diameter pipa 8 mm (larutan garam)

Hasil menunjukkan bahwa:

• Semakin tinggi suhu, terjadi sedikit peningkatan level deteksi
• Larutan garam memberikan respon deteksi yang berbeda dibanding air murni
• Diameter pipa juga mempengaruhi sensitivitas perubahan level

3. Model E2K-L26MC@

• Pengujian dilakukan pada:
  • Diameter pipa 26 mm (air murni & larutan garam)
  • Diameter pipa 12 mm (air murni & larutan garam)

Hasil menunjukkan:

• Perubahan level deteksi cenderung lebih stabil dibanding model diameter kecil
• Variasi suhu tetap mempengaruhi akurasi, namun dalam batas yang kecil

Sensor tetap akurat dalam berbagai suhu, namun pada aplikasi presisi tinggi, kami menyarankan Anda melakukan kalibrasi sesuai kondisi lingkungan.

I/O Circuit Diagram (Diagram Rangkaian Input/Output)

Sensor Omron E2K-L Series menggunakan sistem DC 3-wire dengan output transistor (NPN/PNP tergantung model) dan memudahkan integrasi dengan sistem kontrol industri.

1. Konfigurasi Kabel

• Brown (Coklat) → Terhubung ke +V (10.8 – 30 VDC)
• Blue (Biru) → Terhubung ke 0V (Ground)
• Black (Hitam) → Output ke beban (load)

2. Kapasitas Output

• Arus beban maksimal: 100 mA

3. Cara Kerja Output

• Teknisi memasang beban di antara sumber tegangan dan output.
• Sensor akan mengaktifkan output transistor saat kondisi deteksi terpenuhi
• Proteksi internal menjaga kestabilan sistem.

Mode Operasi dan Timing Chart

Sensor Omron E2K-L Series tersedia dalam dua mode operasi:

1. Normally Open (NO) – Model E2K-L13MC1 / E2K-L26MC1

• Saat level cairan terdeteksi (present) → Output ON
• Saat tidak terdeteksi (none) → Output OFF
• Indikator deteksi (LED oranye) menyala saat sensor aktif

2. Normally Closed (NC) – Model E2K-L13MC2 / E2K-L26MC2

• Saat level cairan terdeteksi → Output OFF
• Saat tidak terdeteksi → Output ON
• Indikator tetap menunjukkan status deteksi secara real-time

Sensor Omron E2K-L Series mengintegrasikan data engineering yang lengkap, menampilkan diagram rangkaian yang jelas, menyediakan opsi mode operasi fleksibel (NO/NC), serta menghasilkan performa deteksi level cairan yang stabil, akurat, dan mudah terintegrasi ke berbagai sistem otomasi industri.
