Kategori	Spesifikasi
Tipe Sensor	Kapasitif (Capacitive Sensor)
Bentuk	Persegi (Square Type)
Jenis	Unshielded
Objek Deteksi	Cairan (Liquid)
Mode Operasi	Normally Open (NO)
Sistem	DC 3-wire
Ukuran Head Sensor	33 mm × 34 mm × 20 mm
Tegangan Supply	12 – 24 VDC
Rentang Tegangan Operasi	10.8 – 30 VDC
Konsumsi Arus	Maksimal 12 mA
Output	NPN Open Collector
Kapasitas Switching	Maksimal 100 mA
Tegangan Residual	Maksimal 1V
Jarak Diferensial	0.3 – 3 mm
Repeatability	±0.2 mm
Indikator	LED Oranye (deteksi aktif)
Pengaturan Sensitivitas	Tersedia (Adjustable)

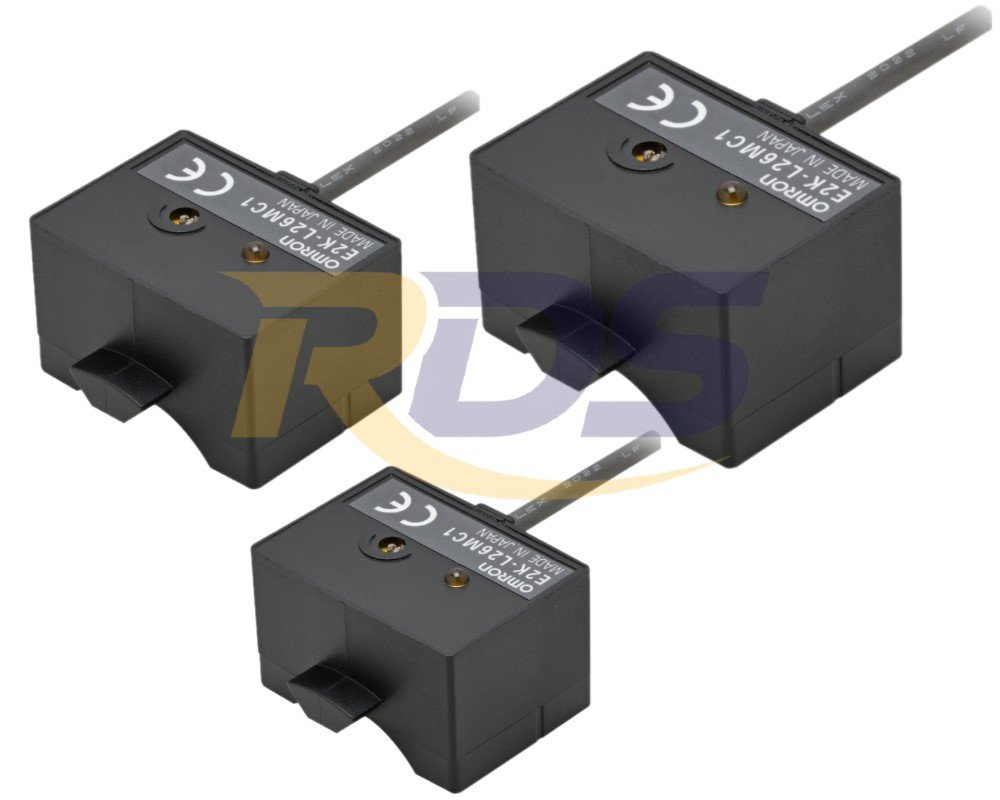

Detail Ukuran dan Struktur Fisik Sensor Omron E2K-L26MC1 2M

Sensor Omron E2K-L26MC1 2M memiliki desain square (kotak) compact yang dirancang untuk memudahkan pemasangan pada berbagai aplikasi industri, khususnya untuk deteksi level cairan pada pipa non-logam.

1. Ukuran Fisik Sensor

Dimensi utama sensor adalah sebagai berikut:

• Lebar: 33 mm
• Tinggi: 34 mm
• Ketebalan: 20 mm

Ukuran ini memungkinkan sensor dipasang pada ruang terbatas tanpa mengurangi performa deteksi.

2. Area Deteksi (Sensing Surface)

Sensor ini menggunakan bagian depan sensor sebagai area deteksi utama (sensing surface) untuk mendeteksi cairan secara akurat tanpa melakukan kontak langsung.

• Posisi sensing surface berada di bagian bawah/depan sensor
• Radius permukaan deteksi: R13 / R17.5
• Jarak referensi tambahan: sekitar 5 mm dan 20 mm

Desain ini membantu meningkatkan stabilitas pembacaan level cairan.

3. Lubang Pemasangan (Mounting Holes)

Sensor ini didesain dengan fitur pemasangan yang mempermudah proses instalasi di lapangan.

• Tersedia mounting holes (lubang baut)
• Ukuran lubang: sekitar 1.5 mm
• Posisi dirancang agar sensor tetap stabil saat dipasang

4. Indikator dan Pengaturan Sensitivitas

Sensor ini juga dilengkapi fitur kontrol untuk memudahkan penggunaan:

• Detection Indicator (LED):
  LED berwarna oranye yang menyala saat sensor mendeteksi cairan
• Sensitivity Adjuster:
  Digunakan untuk mengatur tingkat sensitivitas deteksi sesuai kebutuhan aplikasi

6. Detail Dimensi Tambahan

Beberapa ukuran tambahan pada bagian body sensor:

• Tinggi bagian dalam: 24 mm dan 32 mm
• Tinggi total: 34 mm
• Lebar bagian tengah: sekitar 11 mm
• Detail kecil lainnya: sekitar 2 mm – 6.5 mm

Dimensi ini menunjukkan konstruksi presisi yang mendukung performa sensor secara konsisten.

6. Spesifikasi Kabel

Sensor sudah dilengkapi kabel standar industri berkualitas tinggi:

• Tipe: Kabel bulat berinsulasi vinyl (vinyl-insulated round cable)
• Diameter kabel: 2.9 mm
• Jumlah inti: 3 konduktor (3-core)
• Luas penampang: 0.14 mm²
• Diameter isolator: 0.9 mm
• Panjang kabel: 2 meter (standar)

Kami merancang kabel ini agar memiliki daya tahan tinggi serta memudahkan proses instalasi di berbagai lingkungan industri.

Diagram Output dan Sistem Wiring Sensor

Sensor Omron E2K-L13MC1 2M menggunakan sistem output NPN Open Collector dengan konfigurasi 3 kabel standar industri. Berikut penjelasan rangkaian outputnya:

1. Konfigurasi Kabel

• Brown (Coklat): Terhubung ke +V (tegangan positif)
• Blue (Biru): Terhubung ke 0V (ground)
• Black (Hitam): Output sinyal ke beban (load)

2. Cara Kerja Output

• Beban (load) dihubungkan antara kabel coklat (+V) dan hitam (output)
• Saat sensor mendeteksi objek (cairan), output akan aktif dan mengalirkan arus ke beban
• Rangkaian proteksi internal melengkapi sensor untuk menjaga kestabilan sinyal.
• Arus beban maksimum: 100 mA

Sistem kontrol industri seperti PLC menggunakan konfigurasi ini sehingga dapat mengintegrasikannya dengan mudah.

Timing Chart (Diagram Waktu Operasi)

Sensor ini menggunakan mode operasi NO (Normally Open), yang berarti output hanya aktif saat terjadi deteksi.

Cara Membaca Timing Chart

• Liquid Level (Level Cairan):
  • Yes: Saat cairan terdeteksi
  • No: Saat tidak ada cairan
• Output (Load antara Brown & Black):
  • Operate: Output aktif saat cairan terdeteksi
  • Reset: Output nonaktif saat tidak ada cairan
• Detection Indicator (LED Oranye):
  • ON: Menyala saat sensor mendeteksi
  • OFF: Mati saat tidak ada deteksi

Timing chart ini menunjukkan bahwa sensor merespons secara langsung terhadap perubahan level cairan tanpa delay signifikan.

Jarak Pemasangan dan Anti Interferensi Sensor

Untuk memastikan performa optimal, pemasangan sensor harus memperhatikan jarak antar sensor agar tidak terjadi interferensi (gangguan sinyal).

1. Metode Pemasangan

• Serial (Sejajar Vertikal):
  Jarak minimum antar sensor: D = 10 mm
• Parallel (Sejajar Samping):
  Jarak minimum antar sensor: E = 10 mm
• Face to Face (Berhadapan):
  Jarak minimum antar sensor: F = 30 mm

2. Tujuan Pengaturan Jarak

Pengaturan jarak ini bertujuan untuk:

• Menghindari interferensi antar sensor
• Menjaga akurasi deteksi tetap stabil
• Memastikan sensor bekerja secara independen

Dengan mengikuti panduan ini, sensor akan memberikan hasil deteksi yang lebih akurat dan konsisten dalam sistem industri.

Beberapa Contoh Sensor Omron Lainnya yang kami jual

Selain Sensor Omron E2K-L26MC1 2M, kami juga menyediakan berbagai pilihan dari seri Omron E2K-L Series dengan variasi spesifikasi yang kami sesuaikan untuk memenuhi berbagai kebutuhan industri.

• E2K-L13MC1 2M
• E2K-L13MC1 5M
• E2K-L13MC2 2M
• E2K-L26MC1 5M
• E2K-L26MC2 2M

Dengan banyaknya pilihan yang tersedia, Anda dapat dengan mudah menentukan sensor Omron yang paling sesuai untuk mendukung efisiensi dan kebutuhan sistem industri Anda.

Baca juga : Jual Sensor Omron E2K-L Series

Jual Sensor Omron E2K-L26MC1 2M

Sebagai penyedia resmi dan terpercaya, PT RDS (Raibung Delapan Sinergi) tidak hanya menawarkan Sensor Omron E2K-L26MC1 2M berkualitas original dan bergaransi, tetapi juga menghadirkan berbagai pilihan produk sensor industri Omron lainnya untuk mendukung kebutuhan sistem otomasi Anda secara lebih optimal. Dengan layanan profesional, harga kompetitif, serta pengiriman cepat ke seluruh Indonesia, kami siap menjadi mitra terbaik dalam memenuhi kebutuhan industri Anda.

Segera dapatkan Sensor Omron E2K-L26MC1 2M dan berbagai brand dan produk industri lainnya hanya di PT RDS (Raibung Delapan Sinergi).

Hubungi kami sekarang untuk penawaran terbaik dan konsultasi kebutuhan sensor industri Anda, agar operasional bisnis Anda semakin efisien, akurat, dan terpercaya.

---
